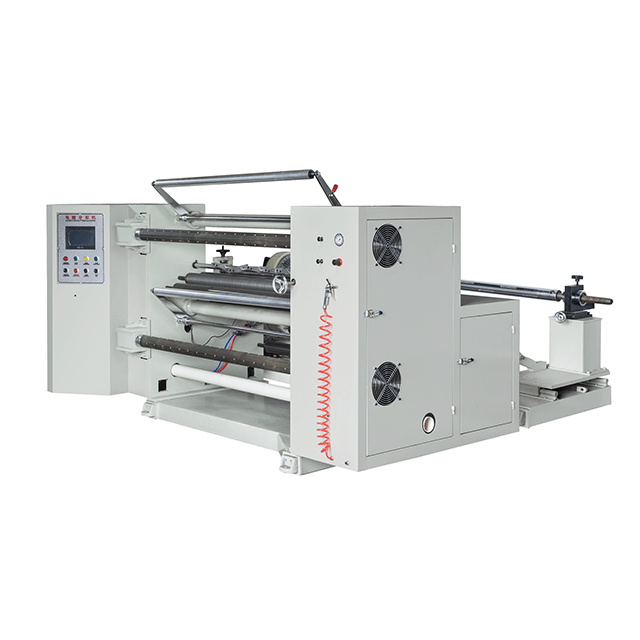

Application et caractéristiques

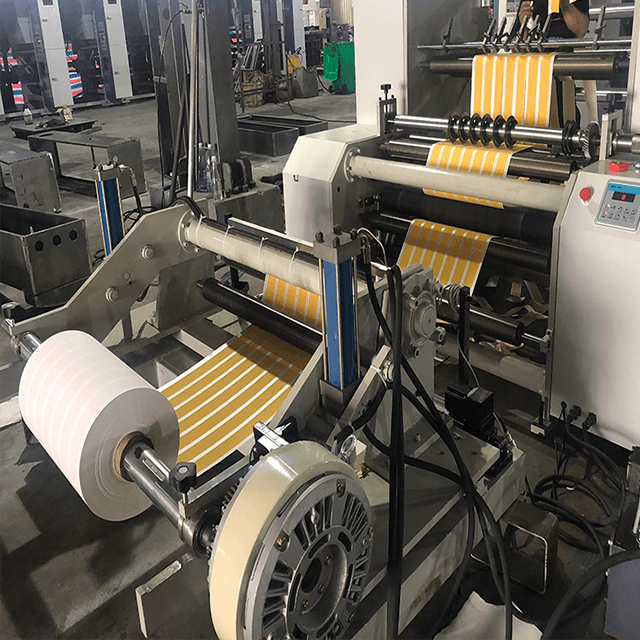

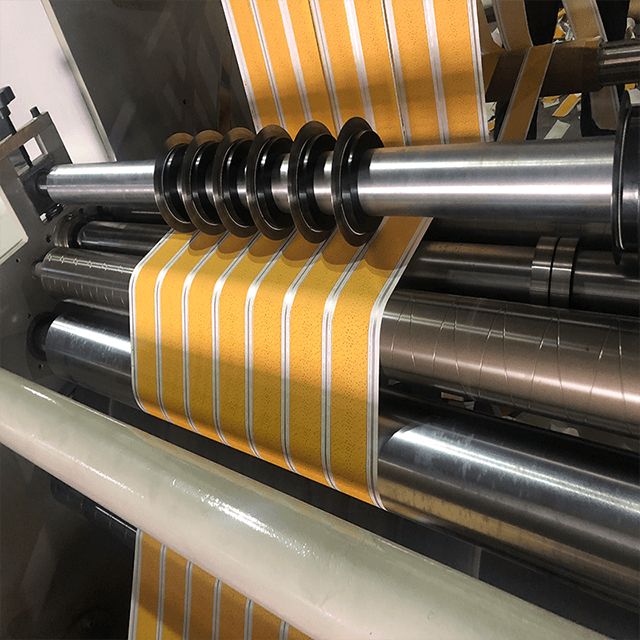

La machine est appliquée à la découpe de film plastique monocouche en PET, OPP, CPP, PE, PS, PVC, etc., film plastique laminé multicouche, papier et autres matériaux en rouleau
1. La machine adopte le système de contrôle programmable Siemens PLC ;contrôle de tension automatique complet par PLC.
2. Fonctionnement de l'interface homme-machine à écran tactile couleur Taiwan Weinview , affichage concentré et contrôle de l'état de fonctionnement, de la vitesse, de la tension et d'autres paramètres.
3. La conception d'un bouton pour démarrer/arrêter réalise le contrôle de liaison du commutateur de tension , du démarrage/arrêt du moteur principal et autres ;avant de démarrer la machine, il suffit de saisir quelques paramètres simples, tels que l'épaisseur et le diamètre des matières premières, la vitesse, etc., tout le travail effectué par le calcul automatique de l'ordinateur.
L'API peut réaliser les fonctions de comptage des compteurs pendant le rembobinage, de préréglage des compteurs pour l'arrêt automatique et d'arrêt automatique lorsque le rouleau de déroulement est terminé.
4. Le moteur principal adopte le réglage de la vitesse de fréquence, l' onduleur Japon Yasukawa.
5. structure horizontale, avec dérouleur et enrouleur de différents côtés.
6. Corps en fonte garantissant la stabilité à grande vitesse.
7. Arbre d'expansion d'air pour le déroulement, l'arbre complet peut être démonté et a une extrémité rotative.Le système EPC à double ordinateur photoélectrique est installé au premier déroulement
8. Le rembobinage vers le haut et le rembobinage vers le bas adoptent des arbres d'expansion d'air , avec des rouleaux presseurs.Les arbres de rembobinage ont une extrémité rotative, pratique pour le déchargement, avec une structure rotative de type lourd (pas de joint universel) qui est durable.Les arbres sont verrouillés par pneumatique.
9. Le rembobinage adopte la marque Taiwan Golden avec un refroidissement rapide. l'embrayage à poudre magnétique tournant vers l'extérieur de L'embrayage à poudre magnétique est transmis par courroie synchrone
10. Le bord de coupe est soufflé par un ventilateur haute puissance à travers le tuyau de recyclage sur le côté droit de la machine.
11. Tous les galets de guidage sont en alliages d'aluminium hautement trempés, avec traitement d'équilibre statique et dynamique.
Principaux paramètres techniques
Modèle | WFQ-F-2000 |
Max.coupe vitesse de | 200 m/min |
Max. diamètre de déroulement | 1000mm |
Max. diamètre de rembobinage. | 800mm |
Max. largeur de déroulement | 1800mm |
Pouvoir total | 8 kW |
Dimension | 2100mm *3350mm*1600mm |
Lester | 2000KG |
